ZN145斷路器
成功應用案例 +
產品說明

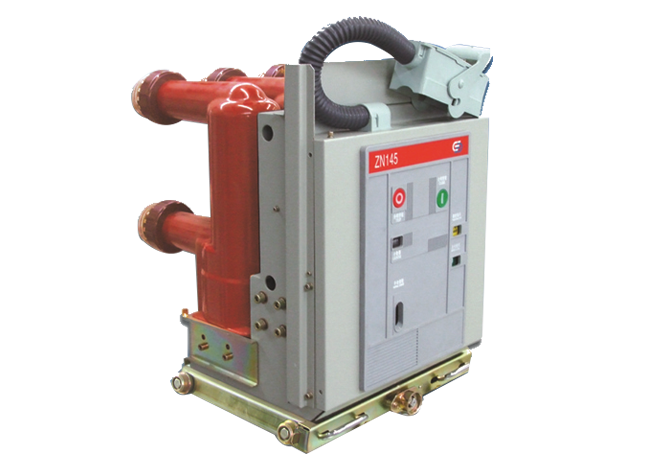

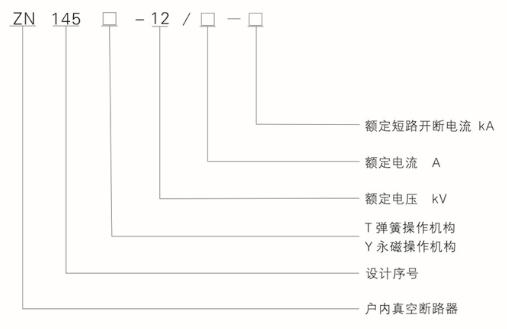

ZN145系列戶內高壓交流真空斷路器（以下簡稱ZN145真空斷路器）是由我公司自行研制開發的最新一代12KV真空斷路器。ZN145真空斷路器的極柱是將小型化低阻值滅弧室及一次主導電回路澆注在環氧樹脂內，形成整體固封極柱。使斷路器絕緣更可靠。對于大電流斷路器采用對流通風技術，配合低阻型真空滅弧室，極大地降低了真空斷路器長期工作下的溫升，減少電能的損耗。
ZN145真空斷路器是三相交流50HZ、額定電壓12KV的戶內開關設備，適用于切換各種不同性質的負荷電流及頻繁操作的場所，包括關合和開斷短路電流，產品可廣泛應用于發電廠、變電所和工礦企業電氣設備的控制和保護。
ZN145真空斷路器可配用KYN28系列、KYN92A系列開關柜中。
產品按照國家標準要求完成了全部形式試驗，性能達到了M2-E2-C2級水平。
ZN145真空斷路器獲得發明專利。
專利號：ZL 2008 1 0012412.1
技術參數
| 序號 | 項目 | 參數 | |||||||
| 1 | 額定電壓Ur【kv】 | 12 | |||||||
| 2 | 額定頻率fr【HZ】 | 50/60 | |||||||
| 3 | 額定絕緣水平 | 額定短時工頻耐受電壓Ud（1min）【kv】 | 42 | ||||||
| 額定雷電電沖擊耐受電壓Up【kv】 | 75 | ||||||||
| 4 | 額定電流Ir【A】 | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | |
| 5 | 額定短路開斷電流Isc【KA】 | 20 25 31.5 |
20 25 31.5 |
25 31.5 40 |
31.5 40 |
31.5 40 |
31.5 40 |
31.5 40 |
|
| 6 | 額定短時耐受電流（4s）IK【KA】 | 20 25 31.5 |
20 25 31.5 |
25 31.5 40 |
31.5 40 |
31.5 40 |
31.5 40 |
31.5 40 |
|
| 7 | 額定峰值耐受電流Ip【KA】 | 50 63 80 |
50 63 80 |
63 80 100 |
80 100 |
80 100 |
80 100 |
80 100 |
|
| 8 | 額定操作順序 | O-0.3s-CO-180s-CO | Isc≤40KA | ||||||
| 9 | 額定電容器組開斷電流【A】 | 400、630 | |||||||
| 10 | 額定電容器組關合涌流【KA】【HZ】 | 20 | |||||||
| 11 | 機械壽命 次 | ≥20000 | |||||||
